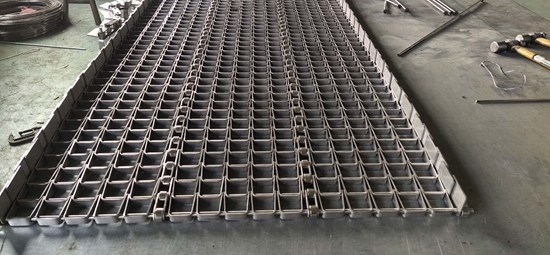

不銹鋼鏈板輸送帶使用時(shí)間長(zhǎng)以后會(huì)出現(xiàn)局部斷裂的情況，嚴(yán)重降低了工作效率和增加了經(jīng)濟(jì)成本。為此針對(duì)這一現(xiàn)象經(jīng)過(guò)對(duì)各種理化檢驗(yàn)，下面來(lái)看看不銹鋼鏈板輸送帶長(zhǎng)時(shí)間使用會(huì)斷裂嗎?

1.失效的鏈板不銹鋼網(wǎng)帶材料化學(xué)成分符合302不銹鋼的要求;夾雜物不高，但奧氏體晶界有未溶網(wǎng)狀碳化物存在，鏈板輸送帶兩頭內(nèi)孔壁有冷加工變形痕跡;顯微硬度值略高于相關(guān)標(biāo)準(zhǔn);失效鏈板不銹鋼網(wǎng)帶為沿晶開裂;失效鏈板不銹鋼網(wǎng)帶表面和開裂面的腐蝕產(chǎn)物中均含有較高含量的氧、氯和硫等強(qiáng)腐蝕性物質(zhì) 。

2.不銹鋼鏈板輸送帶開裂性質(zhì)為晶間腐蝕開。 晶間腐蝕是腐蝕局限在晶界附近而晶粒本身腐蝕比較小的一種腐蝕形態(tài)，其結(jié)果將造成晶粒脫落或使材料的強(qiáng)度降低。從而導(dǎo)致了不銹鋼鏈板不銹鋼網(wǎng)帶的斷裂。 那么為了防止這種現(xiàn)象的發(fā)生我們應(yīng)該采取怎樣的措施呢?河北天德生產(chǎn)廠家在生產(chǎn)時(shí)將不銹鋼鏈板輸送帶材料改為含碳量較低的304不銹鋼，并確保原材料固溶處理質(zhì)量。 采取該措施后，生產(chǎn)出的鏈板不銹鋼輸送帶在使用中再未發(fā)生過(guò)開裂現(xiàn)象。

以上就是不銹鋼鏈板輸送帶長(zhǎng)時(shí)間使用會(huì)斷裂嗎?的相關(guān)知識(shí)希望能幫助到大家。
